Насос циркуляционный

Описание

Циркуляционный насос - это устройство придающее движение теплоносителю без изменения давления в системах отопления (для более эффективного обогрева) и горячего водоснабжения. Циркуляционный насос имеет несколько скоростей для изменения скорости движения теплоносителя. Есть два типа циркуляционных насосов: с сухим и мокрым ротором, имеющие отличия в конструкции.

Циркуляционный насос с сухим ротором

Циркуляционный насос с сухим ротором имеет особенности конструкции, когда в теплоноситель погружена только крыльчатка, а ротор находится в герметичном корпусе.

Циркуляционный насос с сухим ротором имеет особенности:

1. Имеют высокий КПД — порядка 80%.

1. Требует регулярного обслуживания.
2. Срок эксплуатации порядка 3 лет.
3. При работе издают высокий уровень шумов.

Поэтому он не очень подходит для установки в системах отопления частных домов. Основной их плюс — высокий КПД, а значит, меньший расход электроэнергии.

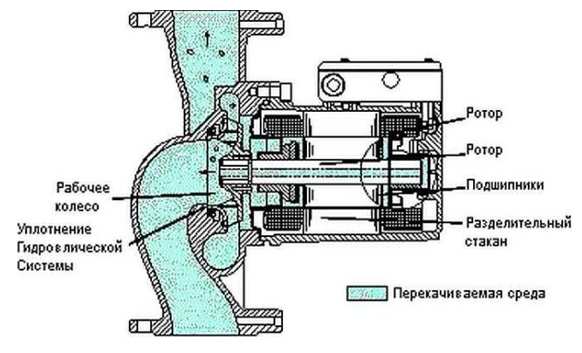

Циркуляционный насос с мокрым ротором

Циркуляционный насос с мокрым ротором имеет крыльчатку и ротор в перекачиваемой среде, только электрическая часть, включая стартер, заключена в металлический герметичный стакан.

Циркуляционный насос с мокрым ротором имеет следующие свойства:

1. КПД порядка 50%.

1. Обслуживания не требуют.
2. Срок эксплуатации — 5-10 лет в зависимости от марки, режима работы и состояния теплоносителя.
3. Во время работы бесшумны.

Циркуляционный насос с мокрым ротором больше подходит для работы в условиях квартиры или частного дома.

Циркуляционный насос подбирается по индивидуальным параметрам:

1. Производительность насоса принимают равной мощности установленного котла отопления (если котел стоит на 35 кВт, то насос подбирают с производительностью 35 л/мин).

1. Рассчитать требуемый напор - высоту подъема (для 10 метров трубопровода должен быть напор насоса 0,6 м). Теперь общую высоту разделить на 10 и умножить на 0,6 м/с (например, 80 м, требуемый напор будет: 0,6 м Х 8 = 4,2 м).
2. Нужно выбирать модели, которые могут работать на нескольких скоростях. Но в любом случае, скорость движения теплоносителя не должна превышать 1,6 м/с иначе появится шум в системе.
3. Мощность циркуляционного насос подбирается в зависимости от диаметра труб.

Эти данные — среднестатистические.

Подбор модели

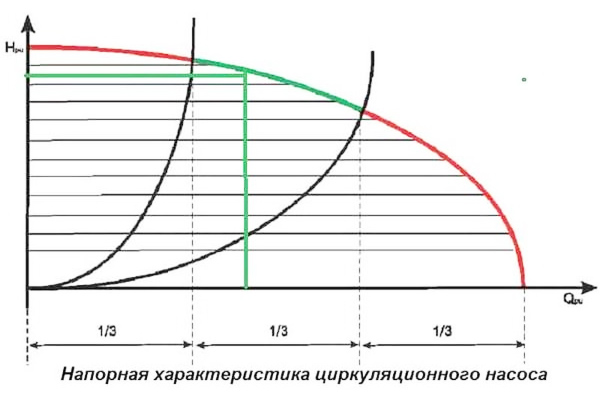

Для выбора модели смотрят на график с напорной характеристикой насоса. На графике надо найти точку, в которой пересекаются значения напора и производительности. Она должна располагаться в средней трети кривой. Если она не попадает на какую-то из кривых (их обычно несколько, характеризующих разные модели), берут ту модель, график которой оказывается ближе. Если точка стоит посередине, берут менее производительную (ту, что расположена ниже).

Рабочая точка должна находится в средней части графика

Существуют еще показатели учитываемые при выборе насоса:

1. Допустимая температура теплоносителя и находится в диапазоне от +110°C до +130°C.

2. Давление, при котором может работать насос, например, системе отопления частного дома оно редко бывает выше 3-4 атм (это для двухэтажного дома).
3. Материал, из которого сделан корпус. Оптимальный — чугунный, более дешевый — из специального термостойкого пластика.
4. Тип и размер соединения циркуляционного насоса может (резьбовая или фланцевая). Резьба бывает наружной и внутренней —: G1, G2, G3/4.
5. Наличие защиты, например, защита от сухого хода.
6. Защита от перегрева.

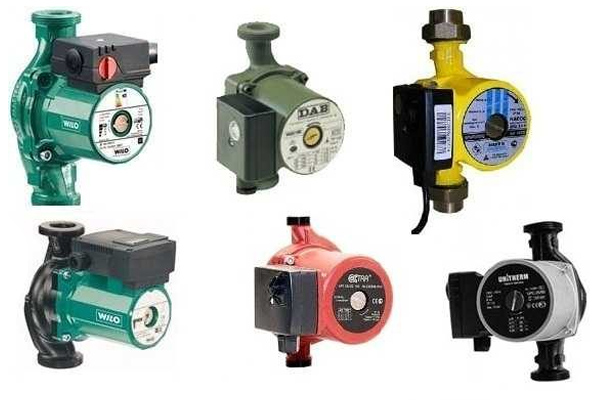

Самыми надежными в данном секторе считаются циркуляционные насосы Willo (Вилло), Grundfos (Грундфос), DAB (ДАБ), Aquario (Акварио), VALTEC (Валтек), Wester (Вестер) и др.

Установка

Циркуляционные насосы устанавливаются на системах как с принудительной, так и естественной циркуляцией. Если системы с принудительной циркуляцией работать без насоса не могут, то на естественной циркуляции — циркуляционные насосы устанавливаются с байпасом и работают в период наличия электроэнергии.
Устанавливается насос на горизонтальном участке обязательно с фильтром-грязевиком и с обеих сторон отсекается кранами для возможности быстрого и легкого ремонта.
