Мембранные баки Wester WR 12
Описание
Расширительные баки Wester WRV: 12, 18, 24, 35, 50, 80.

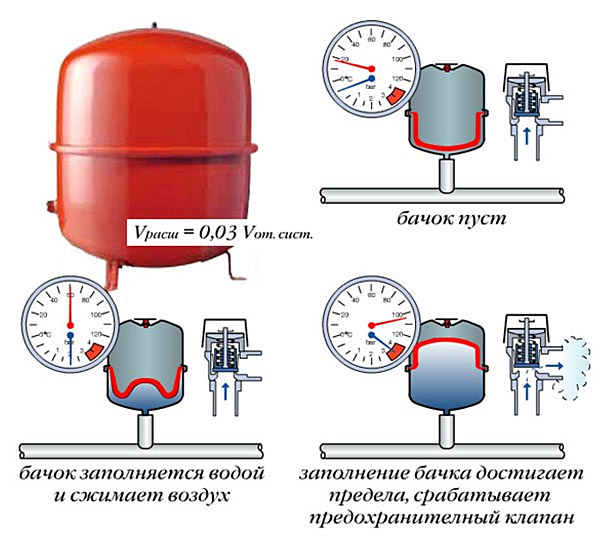

Для закрытых систем применяются мембранные баки с эластичной диафрагмой (мембраной). Мембранный бак — это устройство, предназначенное для компенсации объемного расширения при нагревании теплоносителя. Если не будет предусмотрен сбор теплоносителя, то система отопления будет подвержена увеличению давления его при нагреве, что приведет к сбросу теплоносителя через предохранительную арматуру. При остывании произойдет завоздушивание системы через автоматические воздушные клапаны. Снижается его количество в контуре, значительно ухудшит эффективность обогрева жилища. Мембранный расширительный бак для отопления компенсирует объемные расширения теплоносителя и поддерживает систему в рабочем состоянии.
Конструкция

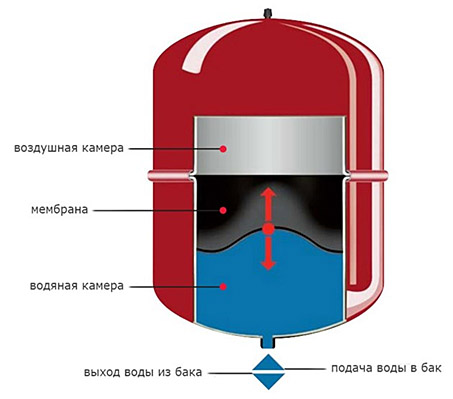

Мембранный бак – конструктивно герметическая емкость с мембраной, разделяемой бак на две части. В одну накачивается воздух до давления теплоносителя в холодной системе. Вторая часть предназначена для теплоносителя.
Мембранные баки бывают фланцевые, которые допускают замену мембраны и цельносварные в которых мембрана не меняется. Мембранные баки на систему отопления подбираются по расчету.
Какие преимущества дают установка мембранного бака:
- Поддерживает систему отопления в рабочем состоянии.
- Компенсирует объемные расширения теплоносителя.
- Исключает скачки давления в системе отопления.
- Исключает испарение теплоносителя.
- Позволяет работать с различными средами как с водой, так и с антифризами.
Расчет мембранного бака для систем отопления – нужно воспользоваться формулой:
V = (Vs * Z) / N
где: Vs – объем системы отопления.
Исходят из того, что на каждый 1кВт мощности котельной установки необходимо 15л. жидкости.
Пример расчета:
Котел мощностью 45кВт;
тогда объем системы отопления будет равен 45 х 15 = 675 л.
Z –коэффициент, показывающий расширение конкретного теплоносителя при определенной температуре. Вода — 0,04; гликолевые антифризы, (в зависимости от концентрации активного вещества) от 0,044 до 0,048. Данные действительны при максимальной температуре в системе отопления 95°С.
N – показатель эффективности устройства. Его рассчитывают формулой: N = (Dmax — Dmin) / (Dmax + 1) где: Dmax – максимальное давления. В среднем система отопления равна 2,5-3 кг/см2; Dmin – начальное давление в воздушной камере устройства. Минимальная величина равна 0,5 кг/см2 на каждые 5м. высоты системы отопления. Рассчитываем: N = (2,5-0,5)/(2,5+1) = 0,57.
Рассчитаем емкость мембранного бака для системы отопления одноэтажного частного дома, с котлом, мощностью 45кВт и водой, в качестве теплоносителя. V = (675 х 0.04)/0,57 = 47,36л рекомендованный объем резервуара, для данной системы отопления = 50 л.
