Регулятор горения

Описание

Регулятор горения – прибор, устанавливаемый на котел для поддержания горения соответственно заданным параметрам. Устанавливается прибор в среду теплоносителя, температуру которого он отслеживает и по необходимости закрывает или открывает воздушную заслонку подачи воздуха для горения.

Устройство регулятора горения.

Термостатический цилиндр помещен в среду одной стороной, другой стороной связан с механическим рычагом. Через цепочку рычаг присоединен к воздушной заслонке. Термостатический цилиндр наполнен легко испаряющейся жидкостью, расширяющейся при нагреве. Поэтому рычаг и меняет сой угол вовлекая через цепь заслонку  на открытие.

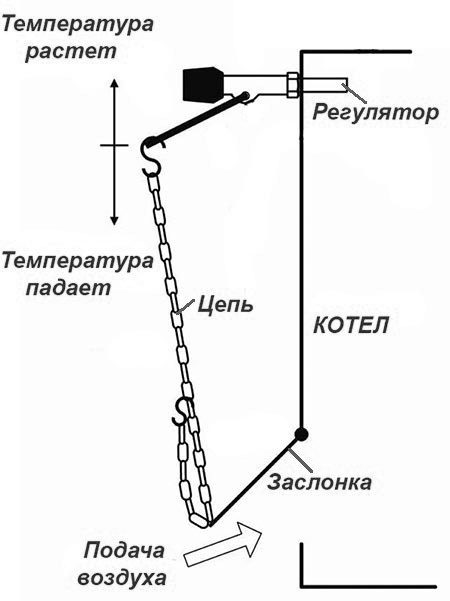

На схеме видно устройство регулятора горения:

Принцип работы регулятора горения

Принцип работы регулятора горения основан на управлении воздушной заслонкой воздуха топки котла:

1. При увеличении температуры теплоносителя жидкость внутри термоэлемента расширяется, колба давит на рычаг, преодолевая силу пружины.
2. Рычаг поворачивается – цепочка ослабевает, заслонка закрывается, воздух меньше поступает в топку температура снижается.
3. Температура теплоносителя снижается, жидкость сжимается, пружина возвращает механизм на прежнее место.
4. Рычаг снова открывает заслонку воздуха, горение в топке возобновляется.
5. Цикл повторяется многократно пока в топке не прогорит топливо.

Поворотный механизм терморегулятора служит ограничителем хода рычага и имеет градуирование по температуре.

Зачем нужны регуляторы

Твердотопливный котел без управления заслонкой может самопроизвольно наращивать температуру при наличии топлива в котле и отсутствия контроля за процессом горения.
Регулятор  горения будет автоматически реагировать на повышение или понижения температуры и закрывать или открывать воздушную заслонку.
Тем самым регулятор горения не только поддерживает оптимальную настроенную температуру, но и экономит топливо.

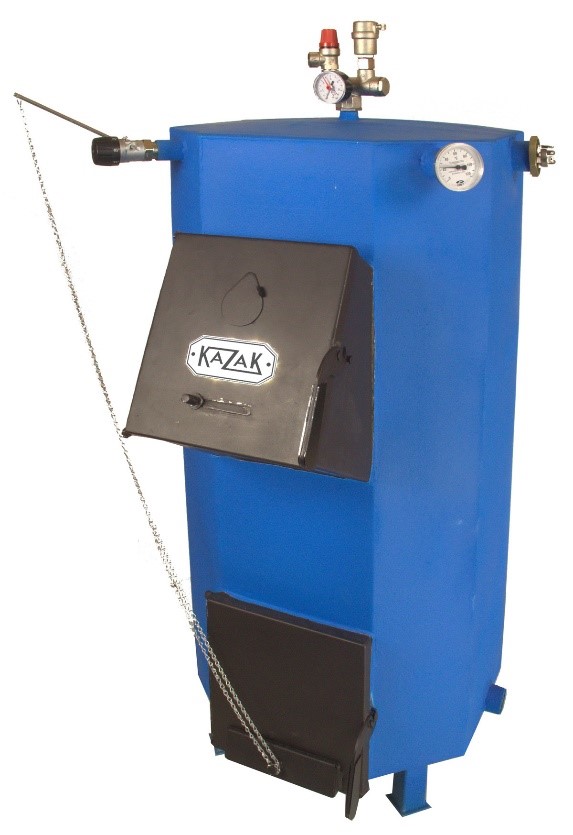

На рисунке показан пример установки регулятора горения на котел Казак.

Котел с возможностью установки регулятора. Чтобы правильно установить терморегулятор нужно его поставить в резьбовое соединение ¾'', делается это когда в котле сброшено давление теплоносителя или при монтаже котла. Выбрать температуру в диапазоне. Прикрепить цепочку к воздушной заслонке.

Настройка регулятора горения происходит следующим образом:

1. Разжечь котел.
2. Открыть воздушную заслонку для доступа воздуха.
3. На регулировочной рукоятке ослабить винт – фиксатор.
4. Выставить рукоятку в положение, соответствующее требуемой температуре, например, 60 °С.
5. Присоединить цепочку к воздушной заслонке в тот момент, когда температура подымится до 60 °С. Заслонка должна быть открыта на 2 мм.
6. Затянуть фиксирующий винт.

Между закрытием заслонки и падением температуры обязательно пройдет какое-то время, ведь дрова или уголь не могут погаснуть в один момент.
