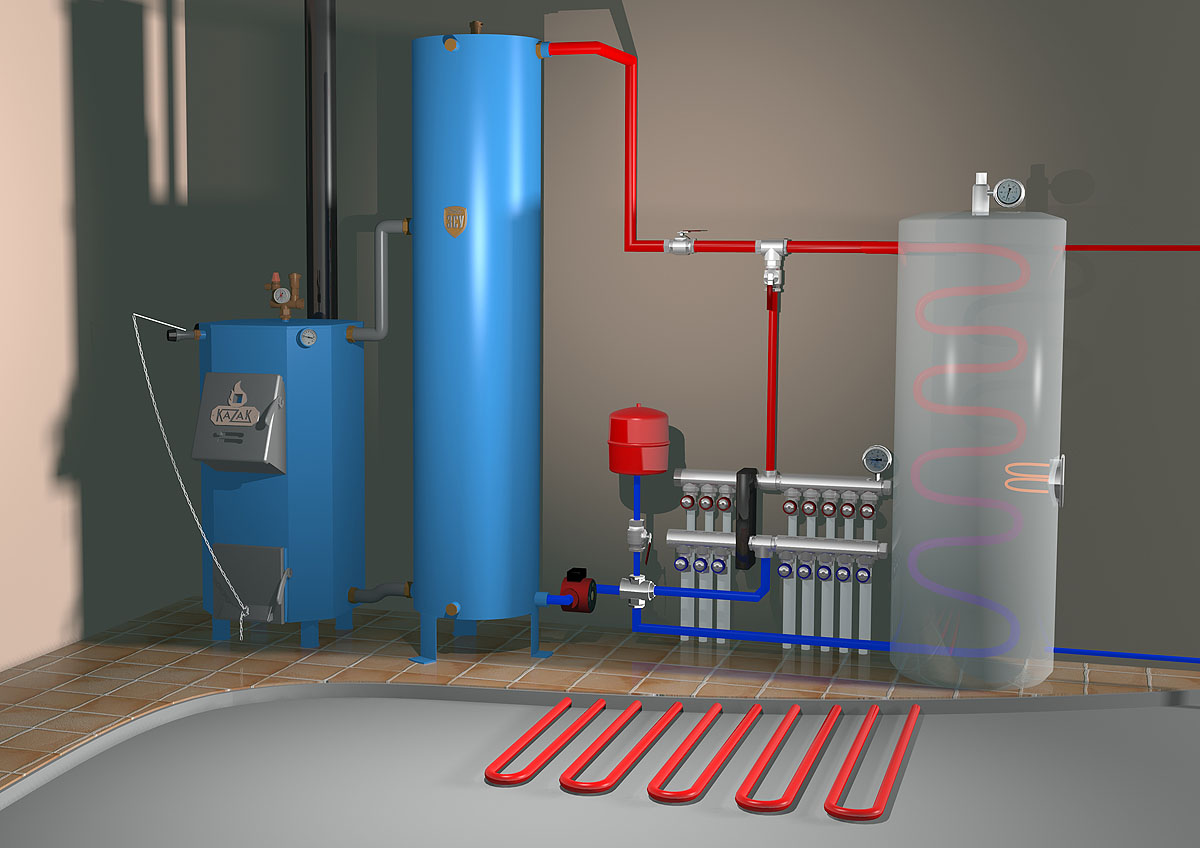

Схема подключения отопительного котла №1

Схема подключения отопительного котла «Казак» с закрытой системой, принудительной циркуляцией и бойлером для ГВС.
В системе установлены радиаторы отопления, теплые полы и бойлер косвенного нагрева для горячего водоснабжения. Для согласования системы отопления с котлом использован емкостной гидравлический разделитель.

Система теплых полов собирается с обязательным регулированием температуры теплоносителя (термосмесители или трехходовые краны), температура которого не должна превышать 55°С (санитарные нормы для жилых помещений).
