Подключение котлов

Подключение твердотопливных котлов к системе отопления:

Схема подключения отопительного котла №4

Схема подключения котла «Казак» с атмосферно-открытой самотечной системой радиаторного отопления.

Схема подключения отопительного котла №1

Схема подключения отопительного котла «Казак» с закрытой системой, принудительной циркуляцией и бойлером для ГВС.

Схема подключения отопительного котла №2

Схема подключения твердотопливного котла «Казак» с закрытой системой и принудительной циркуляции.

Схема подключения отопительного котла №3

Схема подключения котла отопления «Казак» с закрытой системой радиаторного отопления с принудительной циркуляцией.

Схема подключения отопительного котла №5

Схема подключения отопительного котла Казак через теплоаккумулятор ТА-700.

Задача современных систем отопления, состоит в поддержании заданных параметров с наибольшей эффективностью.

Эффективность системы отопления зданий зависит нескольких параметров:

1. Времени нагрева помещений до заданной температуры.
2. Стабильности параметров работы за весь отопительный период.
3. Скорости перемещения теплоносителя по системе отопления.
4. Теплоёмкости теплоносителя.
5. Теплопередачи радиаторов отопления.
6. Согласованности узлов и комплектующих системы отопления.

Радиаторы с большим коэффициентом теплопроводности позволяют быстро снимать тепло с теплоносителя. В результате помещения быстро прогреваются, при этом система отопления работает в умеренных температурных режимах. Для этих же целей можно увеличить общее количество радиаторов в системе.

Для качественного распределения тепла по всем помещениям необходимо, чтобы ко всем радиаторам в системе доставлялся теплоноситель с одинаковой температурой. Достичь этого возможно с помощью современной лучевой схемы системы отопления с коллекторными узлами.

Современные системы отопления собираются из труб малого диаметра, поскольку, чем быстрее теплоноситель пройдет цикл от отопительного прибора до котла, тем выше эффективность всей системы. Такая система называется скоростной или малообъемной.

Однако при использовании в таких системах твердотопливных котлов существует реальная опасность перегрева теплоносителя. Так как горение угля и других высококалорийных видов топлива плохо поддается управлению.

Результатом перегрева может стать повреждение трубопроводов от перегрева и гидроударов (т.к. малообъемные системы чаще собираются из полимерных труб).

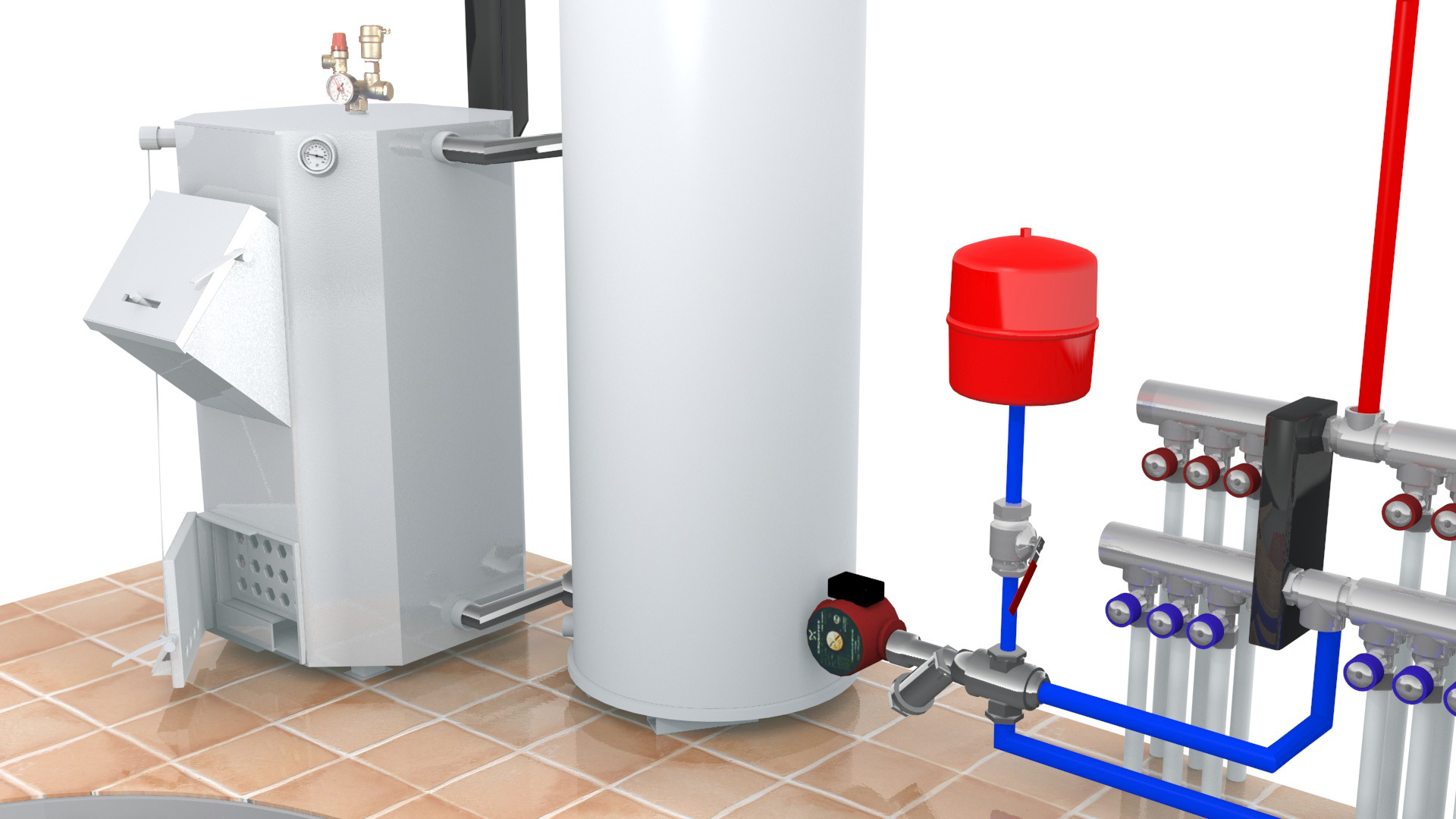

Для согласования малообъемной системы отопления и инерционного котла необходимо создать узел, балансирующий систему. Лучше всего с этой задачей справляется гидравлический разделитель. Он же помогает согласовывать различных потребителей: системы радиаторного отопления и теплых полов, бойлер для производства горячей воды и т.д. (см. схему №1).
Емкость гидравлического разделителя подбирается в соответствии с мощностью котла из расчета 10 литров на 1 кВт.
Малообъемные системы работают только с принудительной циркуляцией теплоносителя, т.е. с установкой циркуляционного насоса. Для безаварийного работы насоса перед ним (по схеме циркуляции) устанавливается сетчатый фильтр. Для компенсации расширения теплоносителя на систему устанавливается мембранный расширительный бак, объемом равным 10% от общего объема всей жидкости в системе.
На верхней крышке  котла обязательно устанавливается группа безопасности (автоматический воздушный клапан, термометр и манометр) для защиты котла от гидроударов и превышения давления.

Подпитка системы отопления делается на «обратке» или на нижней части гидравлического разделителя.
