Схема устройства котлов "Казак"

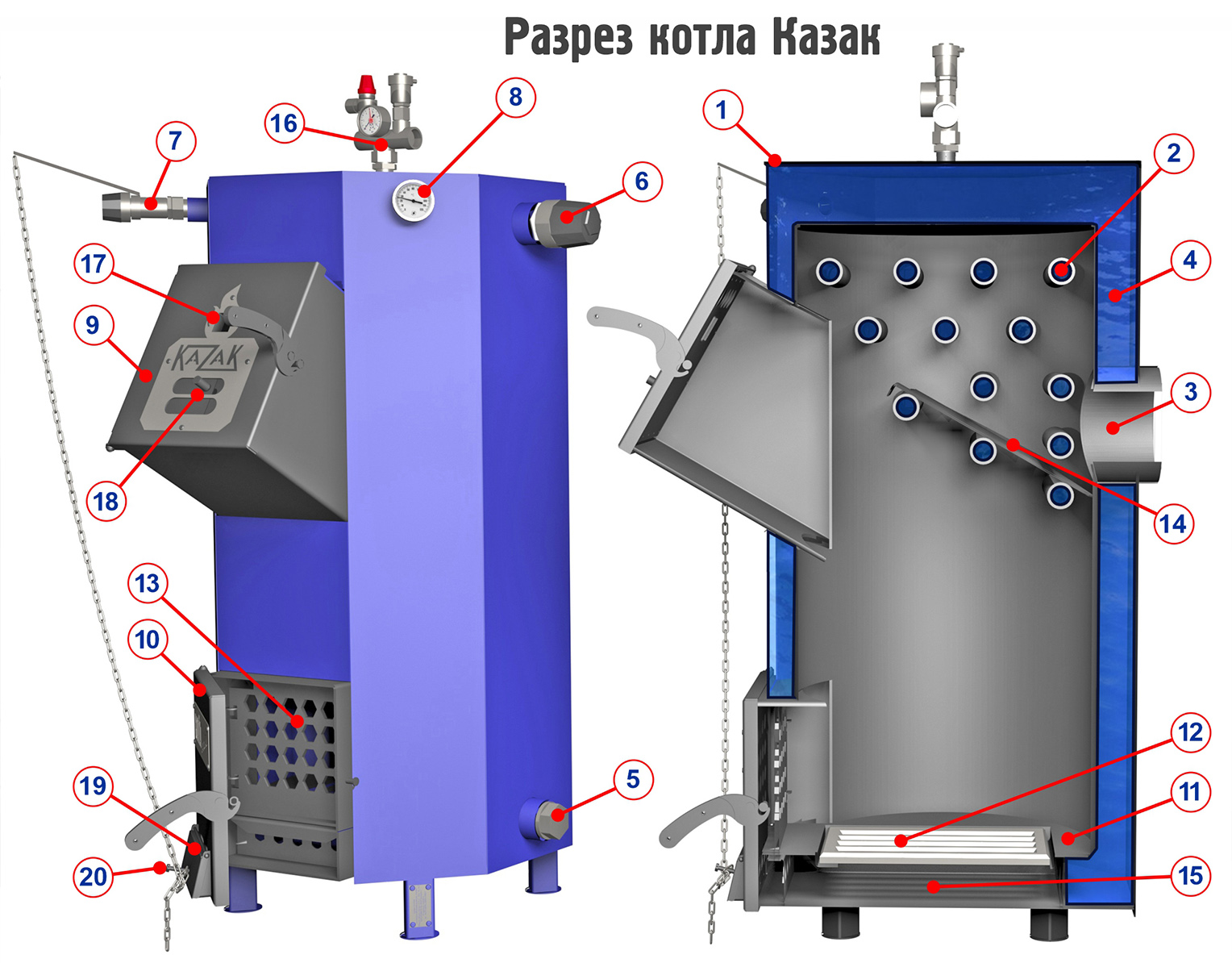

Схема устройства отопительных твердотопливных котлов "Казак":
1. Корпус
2. Трубный теплообменник
3. Патрубок дымосборника
4. Водяная рубашка
5. Штуцер обратки
6. Блок ТЭН
7. Регулятор горения
8. Термометр биметаллический
9. Дверца загрузочная
10. Дверца растопочная
11. Дно топки
12. Колосник
13. Дверца отбойника
14. Шибер внутреннего дымооборота
15. Ящик зольника
16. Группа безопасности
17. Глазок
18. Регулятор вторичного воздуха
19. Воздушная затворка
20. Винт регулировки первичного воздуха.
