Монтажные схемы котла Казак
Кто не обслуживал и не эксплуатировал твердотопливный котел, тот считает его примитивным оборудованием, не достойным внимания и серьезного отношения. Именно поэтому, при монтаже твердотопливных котлов допускают больше ошибок, чем при монтаже газового котла.
Однако, газовый котел в таком случае максимум уйдет в ошибку, минимум будет неэффективным в работе.
Твердотопливный котел ошибок не прощает и обязательно отомстит, если не сразу, то потом, когда от него не будут ожидать ничего серьезного.
Так, при несоблюдении диаметров подключаемого трубопровода, котел может быстрее вскипеть. Если не предусмотреть правильную установку предохранительного клапана, котел может создать такое давление, что выведет из строя или себя, или систему. И т.д.

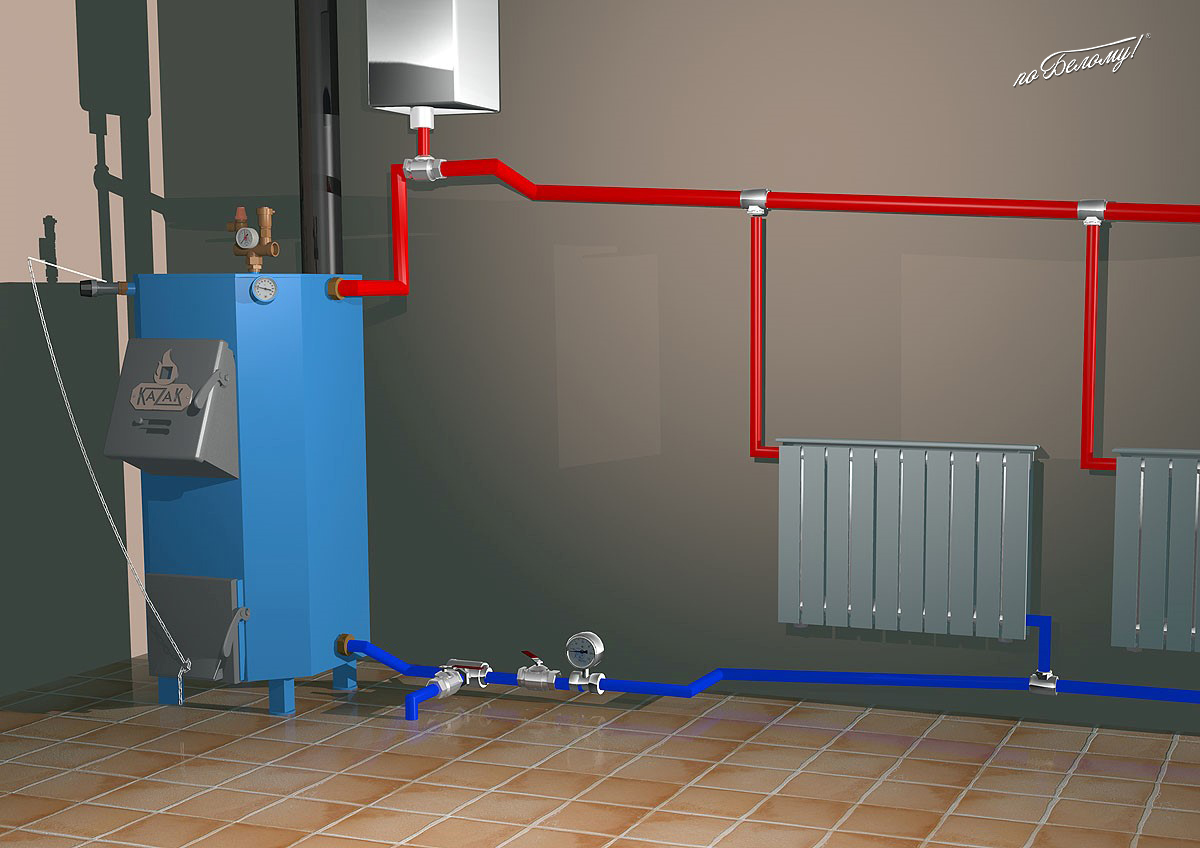

Поэтому, очень часто люди с ностальгией вспоминают простую самотечную объемную систему отопления, в которой котел спокойно работал и не кипел, объема воды в системе было достаточно для этого. Но, недостатки данной системы в том, что теплоноситель двигался медленно и в ней часто были застойные зоны. Котел всегда держали в полном горении, а тепло не совсем равномерно распределялось по зданию.
Такие системы собирались стальными трубопроводами большого диаметра около 76 мм.
Для того, чтобы убрать застойные зоны люди ставили насосы на системы, делали их закрытыми, но системы продолжали быть объемными и выполнялись металлическими трубопроводами. Параллельно спрашивают, а нужен ли насос на открытой системе, собранной по естественной циркуляции, не будет ли остановлено отопление при остановке котла? Насос нужен тогда, когда есть застойные зоны и циркуляция недостаточно для равномерного прогрева радиаторов. При остановке насоса конечно будет сопротивление в системе, но полностью циркуляция не остановится и котел может закипеть если будет в режиме интенсивного горения.
С внедрением полимерных трубопроводов все значительно изменилось, системы из объемных перешли в разряд малообъемных. Котел такую систему прогревает легко и может уйти в закипание особенно в аварийных ситуациях, когда остановится циркуляционный насос. Закипание теплоносителя ведет к увеличению давления в системе, и это может привести к разрушению полимерных трубопроводов, возможно не сразу, но срок службы их сокращается в геометрической прогрессии. Вывод, как-бы напрашивается сам собой, – не ставить полимерные трубы с твердотопливным котлом. Но, это поверхностное мнение. Теперь уже нужно менять подход к сборке системе отопления, её нужно защитить от вскипания котла. За рубежом с этой проблемой справляются, устанавливая на выходе из котла устройство, которое бы кипящий теплоноситель сбрасывало в канализацию, а добавляло бы в систему холодную воду. Такое устройство можно назвать - устройство для поддержания температуры теплоносителя, но оно не является защитным устройством от перегрева, поскольку если не будет электроэнергии импортное устройство работать не будет, и, если не будет воды - оно тоже работать не будет.
Очень часто, инженеры стараются перемудрить самих себя и не используют обычные гидравлические схемы. Мы предлагаем добавить в системе инерционность, применив разработанный командой Белых Ёмкостной Гидравлический Разделитель Защитно-Согласующее Устройство – 210 (ЁГР ЗСУ-210). ЗСУ-210 позволит системе работать в штатном режиме, срезая пики температуры, а в аварийной ситуации накопить в себе все выделенное закладкой топлива тепло в себе, работая как теплоаккумулятор.
Схема подключения котла с ЁГР ЗСУ-210 – самотечная, по естественной циркуляции, тем самым у нас не идет прогрева Гидроразделителя пока работает насос в системе отопления. Трубопроводы между котлом и ЁГР ЗСУ-210 должны быть диаметром проходного сечения котла и выполнены металлом.

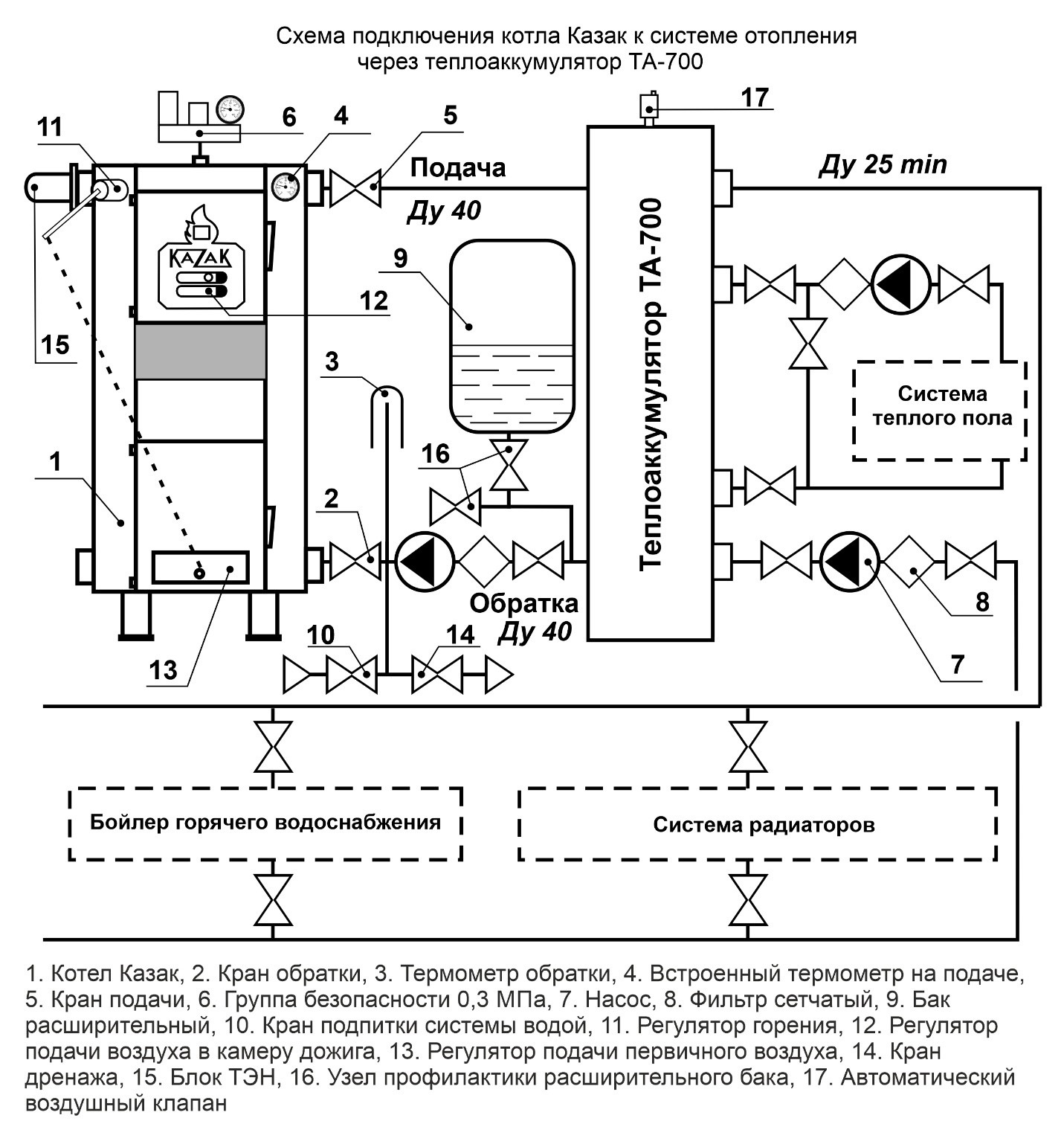

Можно вообще изменить принцип работы котла из постоянного в периодическое установив котел с теплоаккумулятором. Такой принцип самый экономичный. Котел работает в самом экономичном режиме – полного горения. Тепло идет на нагрев теплоаккумулятора и после полного нагрева его котел останавливается. Удобно подбирать теплоаккумулятор емкостью. Чтобы тепла хватало на сутки. Схема подключения несколько отличается от схемы подключения ЁГР ЗСУ-210, поскольку между котлом и теплоаккумулятором устанавливается циркуляционный насос. Это нужно для того, чтобы быстрее прогреть теплоноситель в теплоаккумуляторе.
